GB50243-2016《通风与空调工程施工质量验收规范》2017年7月1日起实施,先睹为快!

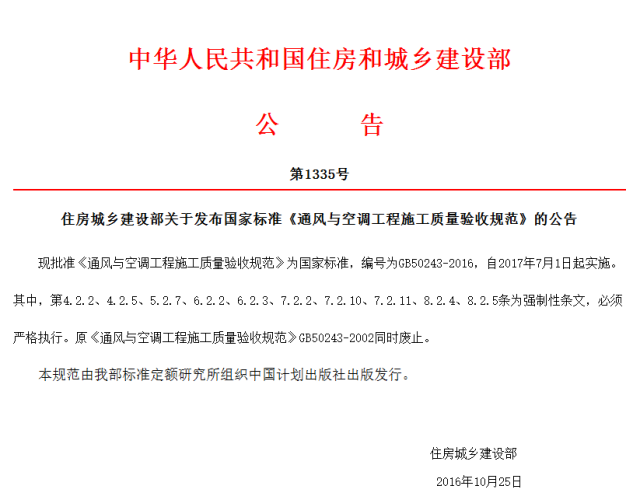

1.住建部公告


住房城乡建设部关于发布国家标准《通风与空调工程施工质量验收规范》的公告

2.修编介绍


执行日期:

  2017年7月1日起实施,做通风与空调的亲们,要注意了!


修编历程:

GB50243-2016《通风与空调工程施工质量验收规范》自启动修编以来,得到了住建部、标准定额研究所等单位的高度重视,多次召开研讨会,对现行规范进行研究。


修编原则:

  2014年6月1日,备受建筑行业关注的GB50300-2013《建筑工程施工质量验收统一标准》实施,本次修编GB50243通风与空调规范,是否也延续统一标准的要求呢?

  答案是肯定的;

  据悉,新修订的通风与空调工程验收规范,将按照“验评分离、强化验收、完善手段、过程控制”的指导原则进行修编,与统一标准保持一致。

3.详细介绍


小编几经打探查询了解到:

本规范共分11章和6个附录,主要技术内容是:总则、术语、基本规定、风管制作、风管部件制作、风管系统安装、风机与空气处理设备安装、空调冷热源及辅助设备安装、空调水系统管道与设备安装、防腐与绝热、系统调试、竣工验收、综合效能的测定与调整。


本规范修订的主要内容是:

1、 补充和完善了通风与空调工程四新技术的验收条款;

2 、根据系统可独立运行与进行功能验证的原则,对本分部工程的子分部进行了重新划分;

3 、引入并推荐应用现行国家标准《计数抽样检验程序 第11部分:小总体声称质量水平的评定程序》GB/T 2828.11-2008的工程质量验收批的抽样检验评定方法;

4 、根据对《洁净室及相关及相关受控环境》GB/T25915.1-6及ISO14644的规定对原附录B的工程验收激测试方法进行了修订。

本规范中以黑体字标志的条文为强制性条文,必须严格执行。


涉及到的子分部

01

02

03

04

05

06

07

送风系统

排风系统

防排烟系统

除尘系统

舒适性空调系统

恒温恒湿空调

净化空调系统

08

09

10

11

12

13

14

地下人防通风系统

真空吸尘系统

冷凝水系统

空调冷热水系统

冷却水系统

土壤源热泵换热系统

水源热泵换热系统

15

16

17

18

19

20


蓄能系统

压缩式制冷热设备系统

吸收式制冷设备系统

多联机热泵空调系统

太阳能供暖空调系统

设备自控系统


涉及到的分项

风管与配件制作

部件制作

风管系统安装

风机与空气处理设备安装

风管与设备防腐

旋流风口、岗位送风口织物(布)风管安装

系统调试

管道安装

快速接口安装

冷却塔与水处理设备安装

防冻伴热设备安装

管道设备绝热

蒸汽管道系统安装

防排烟系统功能测试

梯架、托盘和槽盒安装

接地装置安装

导管敷设

防雷引下线和变配电室接地干线敷设

电缆敷设

接闪器安装

管内穿线和槽盒内敷线

建筑物等电位联结

4.涉及到的检验批


通风与空调涵盖了181张检验批表格,以下部分表格目录供大家参考

0601_送风系统

   06010101_风管与配件产成品检验批质量验收记录(金属风管)

   06010102_风管与配件产成品检验批质量验收记录(非金属风管)

   06010103_风管与配件产成品检验批质量验收记录(复合材料风管)

   06010201_风管部件与消声器产成品检验批质量验收记录

   06010301_风管系统安装检验批质量验收记录(送风系统)

   06010401_风机与空气处理设备安装检验批质量验收记录(通风系统)

   06010501_防腐与绝热施工检验批质量验收记录(风管系统与设备)

   06010601_旋流风口、岗位送风口、织物(布)风管安装检验批质量验收记录

   06010701_工程系统调试检验批质量验收记录(单机试运行及调试)

   06010702_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0602_排风系统

   06020101_风管与配件产成品检验批质量验收记录(金属风管)

   06020102_风管与配件产成品检验批质量验收记录(非金属风管)

   06020103_风管与配件产成品检验批质量验收记录(复合材料风管)

   06020201_风管部件与消声器产成品检验批质量验收记录

   06020301_风管系统安装检验批质量验收记录(排风系统)

   06020401_风机与空气处理设备安装检验批质量验收记录(通风系统)

   06020501_防腐与绝热施工检验批质量验收记录(风管系统与设备)

   06020601_吸风罩及其他空气处理设备安装检验批质量验收记录

   06020701_厨房、卫生间排风系统安装检验批质量验收记录

   06020801_工程系统调试检验批质量验收记录(单机试运行及调试)

   06020802_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0603_防、排烟系统

   06030101_风管与配件产成品检验批质量验收记录(金属风管)

   06030102_风管与配件产成品检验批质量验收记录(非金属风管)

   06030103_风管与配件产成品检验批质量验收记录(复合材料风管)

   06030201_风管部件与消声器产成品检验批质量验收记录

   06030301_风管系统安装检验批质量验收记录(防、排烟系统)

   06030401_风机与空气处理设备安装检验批质量验收记录(通风系统)

   06030501_防腐与绝热施工检验批质量验收记录(风管系统与设备)

   06030601_排烟风阀(口)、常闭正压风口、防火风口安装检验批质量验收记录

   06030701_工程系统调试检验批质量验收记录(单机试运行及调试)

   06030702_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0604_除尘系统

   06040101_风管与配件产成品检验批质量验收记录(金属风管)

   06040102_风管与配件产成品检验批质量验收记录(非金属风管)

   06040103_风管与配件产成品检验批质量验收记录(复合材料风管)

   06040201_风管部件与消声器产成品检验批质量验收记录

   06040301_风管系统安装检验批质量验收记录(除尘系统)

   06040401_风机与空气处理设备安装检验批质量验收记录(通风系统)

   06040501_防腐与绝热施工检验批质量验收记录(风管系统与设备)

   06040601_除尘器与排污设备安装检验批质量验收记录

   06040701_吸尘罩安装检验批质量验收记录

   06040801_高温风管绝热检验批质量验收记录

   06040901_工程系统调试检验批质量验收记录(单机试运行及调试)

   06040902_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0605_舒适性空调风系统

   06050101_风管与配件产成品检验批质量验收记录(金属风管)

   06050102_风管与配件产成品检验批质量验收记录(非金属风管)

   06050103_风管与配件产成品检验批质量验收记录(复合材料风管)

   06050201_风管部件与消声器产成品检验批质量验收记录

   06050301_风管系统安装检验批质量验收记录(舒适性空调风系统)

   06050401_风机与空气处理设备安装检验批质量验收记录(舒适空调系统)

   06050501_消声器、静电除尘器、换热器、紫外线灭菌器等设备安装检验批质量验收记录

   06050601_风机盘管、变风量与定风量送风装置、射流喷口等末端设备安装检验批质量验收记录

   06050701_防腐与绝热施工检验批质量验收记录(风管系统与设备)

   06050801_工程系统调试检验批质量验收记录(单机试运行及调试)

   06050802_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0606_恒温恒湿空调风系统

   06060101_风管与配件产成品检验批质量验收记录(金属风管)

   06060102_风管与配件产成品检验批质量验收记录(非金属风管)

   06060103_风管与配件产成品检验批质量验收记录(复合材料风管)

   06060201_风管部件与消声器产成品检验批质量验收记录

   06060301_风管系统安装检验批质量验收记录(恒温恒湿空调风系统)

   06060401_风机与空气处理设备安装检验批质量验收记录(恒温恒湿空调系统)

   06060501_电加热器、加湿器等设备安装检验批质量验收记录

   06060601_精密空调机组安装检验批质量验收记录

   06060701_防腐与绝热施工检验批质量验收记录(风管系统与设备)

   06060801_工程系统调试检验批质量验收记录(单机试运行及调试)

   06060802_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0607_净化空调风系统

   06070101_风管与配件产成品检验批质量验收记录(金属风管)

   06070102_风管与配件产成品检验批质量验收记录(非金属风管)

   06070103_风管与配件产成品检验批质量验收记录(复合材料风管)

   06070201_风管部件与消声器产成品检验批质量验收记录

   06070301_风管系统安装检验批质量验收记录(净化空调风系统)

   06070401_风机与空气处理设备安装检验批质量验收记录(洁净室(区)空调系统)

   06070501_消声器、换热器等设备安装检验批质量验收记录

   06070601_中、高效过滤器及风机过滤器机组等末端设备安装检验批质量验收记录

   06070701_防腐与绝热施工检验批质量验收记录(风管系统与设备)

   06070801_洁净度测试检验批质量验收记录

   06070901_工程系统调试检验批质量验收记录(单机试运行及调试)

   06070902_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0608_地下人防通风系统

   06080101_风管与配件产成品检验批质量验收记录(金属风管)

   06080102_风管与配件产成品检验批质量验收记录(非金属风管)

   06080103_风管与配件产成品检验批质量验收记录(复合材料风管)

   06080201_风管部件与消声器产成品检验批质量验收记录

   06080301_风管系统安装检验批质量验收记录(地下人防系统)

   06080401_风机与空气处理设备安装检验批质量验收记录(通风系统)

   06080501_过滤吸收器、防爆波活门、防爆超压排气活门等专用设备安装检验批质量验收记录

   06080601_防腐与绝热施工检验批质量验收记录(风管系统与设备)

   06080701_工程系统调试检验批质量验收记录(单机试运行及调试)

   06080702_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0609_真空吸尘系统

   06090101_风管与配件产成品检验批质量验收记录(金属风管)

   06090102_风管与配件产成品检验批质量验收记录(非金属风管)

   06090103_风管与配件产成品检验批质量验收记录(复合材料风管)

   06090201_风管部件与消声器产成品检验批质量验收记录

   06090301_风管系统安装检验批质量验收记录(真空吸尘系统)

   06090401_管道快速接口安装检验批质量验收记录

   06090501_风机与滤尘设备安装检验批质量验收记录

   06090601_防腐与绝热施工检验批质量验收记录(风管系统与设备)

   06090701_工程系统调试检验批质量验收记录(单机试运行及调试)

   06090702_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0610_空调(冷、热)水系统

   06100101_空调冷热(冷却)水系统安装检验批质量验收记录(金属管道)

   06100102_空调换热器(凝结)水系统安装检验批质量验收记录(塑料管道)

   06100201_空调水系统安装检验批质量验收记录(水泵及附属设备)

   06100301_管道冲洗与管内防腐检验批质量验收记录

   06100401_板式热交换器检验批质量验收记录

   06100501_辐射板及辐射供热、供冷地管安装检验批质量验收记录

   06100601_热泵机组安装检验批质量验收记录

   06100701_防腐与绝热施工检验批质量验收记录(管道系统与设备)

   06100801_工程系统调试检验批质量验收记录(单机试运行及调试)

   06100802_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0611_冷却水系统

   【管道系统及部件安装】06110101_空调冷热(冷却)水系统安装检验批质量验收记录(金属管道)

   【管道系统及部件安装】06110102_空调换热器(凝结)水系统安装检验批质量验收记录(塑料管道)

   【水泵及附属设备安装】06110201_空调水系统安装检验批质量验收记录(水泵及附属设备)

   06110301_管道冲洗与管内防腐检验批质量验收记录

   06110401_冷却塔与水处理设备安装检验批质量验收记录

   06110501_防冻伴热设备安装检验批质量验收记录

   06110601_防腐与绝热施工检验批质量验收记录(管道系统与设备)

   06110701_工程系统调试检验批质量验收记录(单机试运行及调试)

   06110702_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0612_冷凝水系统

   【管道系统及部件安装】06120101_空调冷热(冷却)水系统安装检验批质量验收记录(金属管道)

   【管道系统及部件安装】06120102_空调换热器(凝结)水系统安装检验批质量验收记录(塑料管道)

   【水泵及附属设备安装】06120201_空调水系统安装检验批质量验收记录(水泵及附属设备)

   06120301_防腐与绝热施工检验批质量验收记录(管道系统与设备)

   06120401_管道冲洗检验批质量验收记录

   06120501_系统灌水渗漏及排放试验检验批质量验收记录

0613_土壤源热泵换热系统

   【管道系统及部件安装】06130101_空调冷热(冷却)水系统安装检验批质量验收记录(金属管道)

   【管道系统及部件安装】06130102_空调换热器(凝结)水系统安装检验批质量验收记录(塑料管道)

   【水泵及附属设备安装】06130201_空调水系统安装检验批质量验收记录(水泵及附属设备)

   06130301_管道冲洗检验批质量验收记录

   06130401_埋地换热系统与管网安装检验批质量验收记录

   06130501_防腐与绝热施工检验批质量验收记录(管道系统与设备)

   06130601_工程系统调试检验批质量验收记录(单机试运行及调试)

   06130602_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0614_水源热泵换热系统

   【管道系统及部件安装】06140101_空调冷热(冷却)水系统安装检验批质量验收记录(金属管道)

   【管道系统及部件安装】06140102_空调换热器(凝结)水系统安装检验批质量验收记录(塑料管道)

   【水泵及附属设备安装】06140201_空调水系统安装检验批质量验收记录(水泵及附属设备)

   06140301_管道冲洗检验批质量验收记录

   06140401_地表水源换热管及管网安装检验批质量验收记录

   06140501_除垢设备安装检验批质量验收记录

   06140601_防腐与绝热施工检验批质量验收记录(管道系统与设备)

   06140701_工程系统调试检验批质量验收记录(单机试运行及调试)

   06140702_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0615_蓄能(水、冰)系统

   【管道系统及部件安装】06150101_空调冷热(冷却)水系统安装检验批质量验收记录(金属管道)

   【管道系统及部件安装】06150102_空调换热器(凝结)水系统安装检验批质量验收记录(塑料管道)

   【水泵及附属设备安装】06150201_空调水系统安装检验批质量验收记录(水泵及附属设备)

   06150301_管道冲洗与管内防腐检验批质量验收记录

   06150401_蓄水罐与蓄冰槽、罐安装检验批质量验收记录

   06150501_防腐与绝热施工检验批质量验收记录(管道系统与设备)

   06150601_工程系统调试检验批质量验收记录(单机试运行及调试)

   06150602_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0616_压缩式制冷(热)设备系统

   06160101_空调制冷机组及系统安装检验批质量验收记录(制冷机组及辅助设备)

   06160201_空调制冷机组及系统安装检验批质量验收记录(制冷剂管道系统)

   06160301_制冷剂灌注检验批质量验收记录

   06160401_防腐与绝热施工检验批质量验收记录(管道系统与设备)

   06160501_工程系统调试检验批质量验收记录(单机试运行及调试)

   06160502_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0617_吸收式制冷设备系统

   06170101_空调制冷机组及系统安装检验批质量验收记录(制冷机组及辅助设备)

   06170201_系统真空试验检验批质量验收记录

   06170301_溴化理溶液加灌检验批质量验收记录

   06170401_蒸汽管道系统安装检验批质量验收记录

   06170501_燃气或燃油设备安装检验批质量验收记录

   06170601_防腐与绝热施工检验批质量验收记录(管道系统与设备)

   06170701_工程系统调试检验批质量验收记录(单机试运行及调试)

   06170702_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0618_多联机(热泵)空调系统

   06180101_室外机组安装检验批质量验收记录

   06180201_室内机组安装检验批质量验收记录

   06180301_制冷剂管路连接及控制开关安装检验批质量验收记录

   【风管安装】06180401_风机与空气处理设备安装检验批质量验收记录(恒温恒湿空调系统)

   【冷凝水管道安装】06180501_空调冷热(冷却)水系统安装检验批质量验收记录(金属管道)

   【冷凝水管道安装】06180502_空调换热器(凝结)水系统安装检验批质量验收记录(塑料管道)

   06180601_制冷剂灌注检验批质量验收记录

   06180701_工程系统调试检验批质量验收记录(单机试运行及调试)

   06180702_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0619_太阳能供暖空调系统

   06190101_太阳能集热器安装检验批质量验收记录

   06190201_其他辅助能源、换热设备安装检验批质量验收记录

   06190301_蓄能水箱、管道及配件安装检验批质量验收记录

   06190401_低温热水地板辐射采暖系统安装检验批质量验收记录

   06190501_防腐与绝热施工检验批质量验收记录(管道系统与设备)

   06190601_工程系统调试检验批质量验收记录(单机试运行及调试)

   06190602_工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)

0620_设备自控系统

   06200101_温度、压力与流量传感器安装检验批质量验收记录

   06200201_执行机构安装调试检验批质量验收记录

   06200301_防排烟系统功能测试检验批质量验收记录

   06200401_自动控制及系统智能控制软件调试检验批质量验收记录


5.筑业资料软件近期将全面升级,请大家等待升级通知!
