5分钟解答你所难理解的钢筋基础知识(详解易懂)

1.钢筋抽样

简单的说,就是计算一个工程项目的钢筋总重量,得出的结果一般是多少吨。而钢筋的重量等于钢筋的长度乘以钢筋的比重,因此,钢筋抽样其实也就是计算钢筋的总长度,不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。其实也是一个理论的重量。


2.砼保护层

砼保护层:结构构件中的钢筋骨架被浇筑于砼中,在钢筋骨架的外围四周必须有砼将钢筋包裹住,主筋外皮与砼面(即构件外表面)之间的距离,就是钢筋的砼保护层厚度。不能小于10mm。

3.钢筋种类

钢筋砼结构配筋按直径大小分钢筋和钢丝两类,直径在6mm以上者称钢筋,5mm以内者称钢丝。

安生产工艺分:热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等多种。

常用钢筋:(GB50010-2002)

HPB235 (热轧光圆钢筋,一级钢筋)

HRB335(热轧带肋钢筋,二级钢筋)

HRB400(热轧带肋钢筋,三级钢筋)

RRB400 (余热处理钢筋, 三级钢筋)

标号为540的是四级钢,现行规范已经取消。

4.钢筋连接

工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。而实际工程中使用的钢筋均是有长有短,形状各异,因此需要对钢筋进行处理。连接的方法有绑扎、焊接(对焊、单面焊、双面焊、电渣压力焊)及机械连接(直螺纹连接、锥螺纹连接、套管冷挤压)等。

5.钢筋的搭接长度

简单的说,就是计算一个工程项目的钢筋总重量,得出的结果一般是多少吨。而钢筋的重量等于钢筋的长度乘以钢筋的比重,因此,钢筋抽样其实也就是计算钢筋的总长度,不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。其实也是一个理论的重量。

5.钢筋的搭接长度

接头长度:绑扎:Lle或Ll; 单面焊:10d   双面焊:5d

6.钢筋锚固

钢筋锚固的重要性:钢筋与混凝土之所以能够可靠地结合,实现共同工作的材料特点,主要一点就是它们之间存在粘结力。很显然,钢筋探入混凝土内的长度愈大,粘结效果越好。

钢筋的锚固长度:指钢筋伸入支座内的长度。其目的是防止钢筋被拔出。不能小于250mm。具体锚固长度可在平法图籍中查到或按设计取值。

7.预算长度与下料长度

单根钢筋的预算长度:=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)。

单根钢筋的下料长度:=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)-弯折量度差值(或称为弯曲调整值)。

8.弯曲调整值

钢筋受弯曲后,在弯曲处的内皮缩短而外皮伸长,只在中心线处才保持不变的尺寸。实际上对成型好的钢筋一般是量外皮的。因此,下料长度与要根据图上式样的尺寸加以调整。

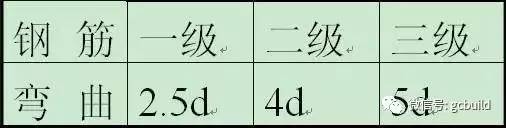

在弯曲处,图上画的是直角,但实际操作时做“硬弯”(即成直角)是不可能的,而必须做成“慢弯”(即成弯弧)。弯曲直径(D)的规定:

9.端部弯钩增加值

当弯曲直径为2.5d平直段长度为10d时的弯钩增加值(抗震箍筋):

90度:10.5d

135度:11.9d

180度:13.25d

10.影响钢筋计算的因素

抗震等级(如:影响梁的加密区长度:一级抗震>=2Hb且>=500mm; 二级抗震 >=1.5Hb且>=500mm)

决定抗震等级的三个因素(1.结构类型;2.设防烈度;3.檐高)

1.什么是框支梁、框支柱?

中国人叫框支梁的东西,外国人称之为transfer beam。transfer意为转移,转让。外国人的概念中就是“转换梁”,意指不同结构楼层之间的起转换作用的梁;特指上部为剪力墙结构,下部为框架结构,承托剪力墙的梁;“转换柱”理所当然是承托“转换梁”的柱,这在中国叫框支柱。


2.什么情况下用什么基础?

简单的说:

①条形基础:上部采用墙承重(较多的用在砖墙)

②独立基础:上部采用框架结构(柱子)

③带型(井格式)基础:框架结构+地基条件差(其实就是用条形基础承重柱,在预算中带型基础特指有支模板的混凝土条形基础)

④筏板基础:高层建筑或上部荷载较大+所在地基承载力较弱。筏板基础有梁式筏板和板式筏板。其中板式筏板基础就像盘子反扣在地表上承受上部荷载,适宜5-6层建筑

⑤桩基础:上部荷载较大,需将其传至深层较坚硬的地基。当由若干桩支撑一个平台,而用平台托住整个建筑时,这个平台就是桩承台。

⑥箱型基础:高层建筑或上部荷载较大+软弱地基。箱型基础是由底板+顶板+若干纵横墙柱组成,中空部分较大时可以作为地下室。


3.为什么基础梁的支座负筋是在下部?

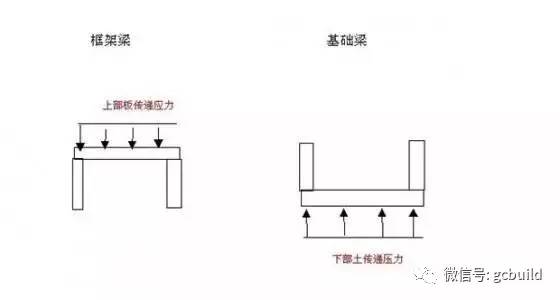

和框架梁相反,基础梁实际上可以看成倒转过来的框架梁。请看下图,就可以简单明白。

4. 从材料自重表上看:砼自重22-24KN/m3,钢筋砼25KN/m3,钢78.5KN/m3,但为什么你在书上会看到这么一句话:“钢结构的优点是比混凝土结构自重轻”呢?

实际上要达到相同的强度效果,1吨砼能承受的荷载,约一半的钢结构就可以做到,因此用钢量会少很多。目前,普通的混凝土都是C10-C80的强度(C60以上就是高强度了,外国可以制造出强度高达200Mpa的混凝土),而钢结构的强度普遍达到200Mpa。另外来说,钢结构抗拉力和抗压力的强度差不多,但是混凝土不一样了,混凝土只适合抗压,几乎不能受拉。


5.钢筋按外皮计算和按中轴线计算有何区别?

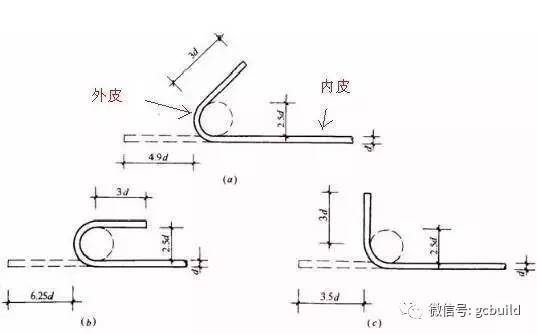

简单来说,造价一般按钢筋外皮长度计算,而下料则按中轴线长度。如果是一根直的钢筋,那么外皮长度=中轴线长度;如果有钢筋弯折,则外皮长度>中轴线长度(如下图,钢筋弯折时外皮是被拉长,内皮内压缩,只有中轴线是不变的)。因此,用弯折后的钢筋外皮长度-中轴线长度=弯折后增加的长度。记住钢筋外皮长度≥中轴线长度


6.钢筋的弯钩长度怎么来的?

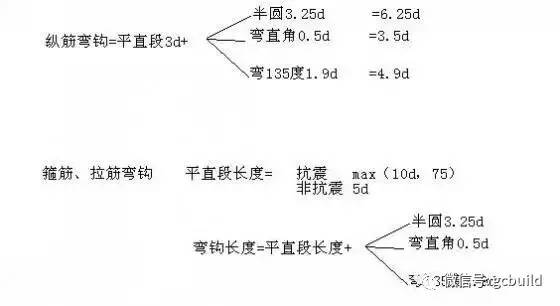

从施工的原理来说,要将钢筋弯折,是用一根直径D为2.5d的圆钢筋作为“支点”(如上图,比如要给直径d为10的钢筋做弯钩,选用直径D=2.5d=2.5*10=25mm的钢筋作为“支点”)。弯钩长度=弯曲长度+平直段长度。这里介绍一个总结算法:


通过上图可以看出,纵筋的弯钩和 箍、拉筋弯钩 算法是有区别的,即箍筋、拉筋的平直段长度要区分抗震和非抗争。
